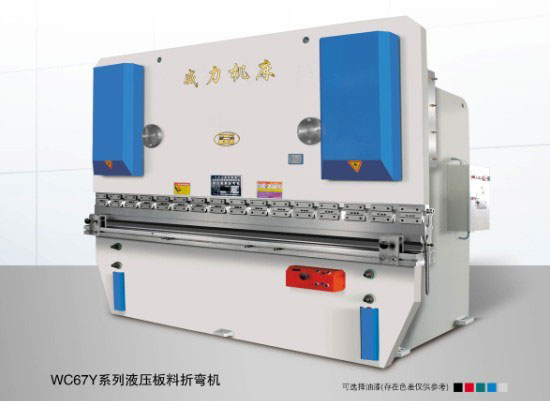

WC67Y系列液压板料折弯机
所属分类:折弯机系列
编  号:5060000430
规  格:详细规格面议
型  号:详细型号面议
产品价格:面议

钢制后挡料横梁 超长耐磨型导轨

液压板料折弯机的主要特点及用途:
WC67Y液压板料折弯机,采用钢板焊接结构,振动时效消除应力,机床具有很好的刚性和稳定性,整个机架刚性好,工作平稳、安全可靠、操作方便,通过折弯机数显和液压系统的协调控制,达到理想的折弯效果。
液压板料折弯机技术说明:
全钢焊接结构,振动消除诮力,机械强度高、刚性好。
液压上传动,平稳可靠。
机械挡块,扭轴同步,精度高。
后挡料距离、上滑块行程采用电动调节、手动微调装置、数字显示。上模配有挠度补偿机构,250吨和长度4000mm以上采用下挠度补偿机构。
机床的主成部分及结构说明
1、滑块部分:采用液压传动,滑块部分由滑块、油缸及机械挡块微调结构组成。左右油缸固定在机架上,通过液压使活塞(杆)带动滑块上下运动,机械挡块由计数器显示调节数值。
2、工作台部分:由按钮盒操纵,使电动机带动挡料架前后移动,并由计数器显示移动的距离,其 小读数为0.10毫米(前后位置均有行程开关限位
3、同步系统:该机由扭轴、摆臂、关节轴承等组成的机械同步机构,结构简单,性能稳定可靠,同步精度高。机械挡块由电机调节,计数器显示数值。4、挡料机构:挡料采用电机传动,通过链轮带动两丝杆同步移动,计数器显示挡料尺寸。
型号 公称压力 工作台长度 立柱间距 喉口深度 滑块行程 大开启高度 电机功率kw 外形尺寸
kn mm mm mm mm mm kw mm
WC67Y-40/2200 400 2200 1650 200 100 340 4 2280*1470*2100
WC67Y-40/2500 400 2500 2000 250 100 340 4 2580*1470*2100
WC67Y-63/2500 630 2500 2000 250 100 370 5.5 2600*1725*2300
WC67Y-63/3200 630 3200 2490 250 100 370 5.5 3300*1725*2300
WC67Y-80/3200 800 3200 2490 250 120 380 5.5 3300*1725*2350
WC67Y-100/3200 1000 3200 2490 320 120 400 7.5 3290*1740*2400
WC67Y-100/4000 1000 4000 3000 320 120 400 7.5 4090*1740*2400
WC67Y-125/3200 1250 3200 2490 320 120 400 7.5 3280*1740*2400
WC67Y-125/4000 1250 4000 3000 320 120 400 7.5 4080*1740*2400
WC67Y-160/3200 1600 3200 2490 320 180 450 11 3280*1930*2600
WC67Y-160/4000 1600 4000 3000 320 180 450 11 4080*1930*2600
WC67Y-160/6000 1600 6000 4100 320 180 450 11 6080*1980*3100
WC67Y-200/3200 2000 3200 2490 320 200 470 11 3280*1930*2700
WC67Y-200/4000 2000 4000 3000 320 200 470 11 4080*1930*2700
WC67Y-200/6000 2000 4500 4600 320 250 470 11 6080*2180*3180
WC67Y-250/3200 2500 3200 2490 400 250 540 15 3280*2510*2800
WC67Y-250/4000 2500 4000 3000 400 200 540 15 4080*2010*2800
WC67Y-250/6000 2500 6000 4600 400 250 540 15 6080*2280*3280
WC67Y-300/4000 3000 4000 3000 400 250 560 18.5 4080*2200*3100
WC67Y-400/4000 4000 4000 3100 350 250 560 22 4080*2400*3180
WC67Y-400/5000 4000 5000 3600 350 250 560 22 5080*2400*3200
WC67Y-500/4000 5000 4000 3100 350 250 600 30 4080*2400*3200
WC67Y-500/6000 5000 6000 4400 350 250 600 30 6080*2400*3300
